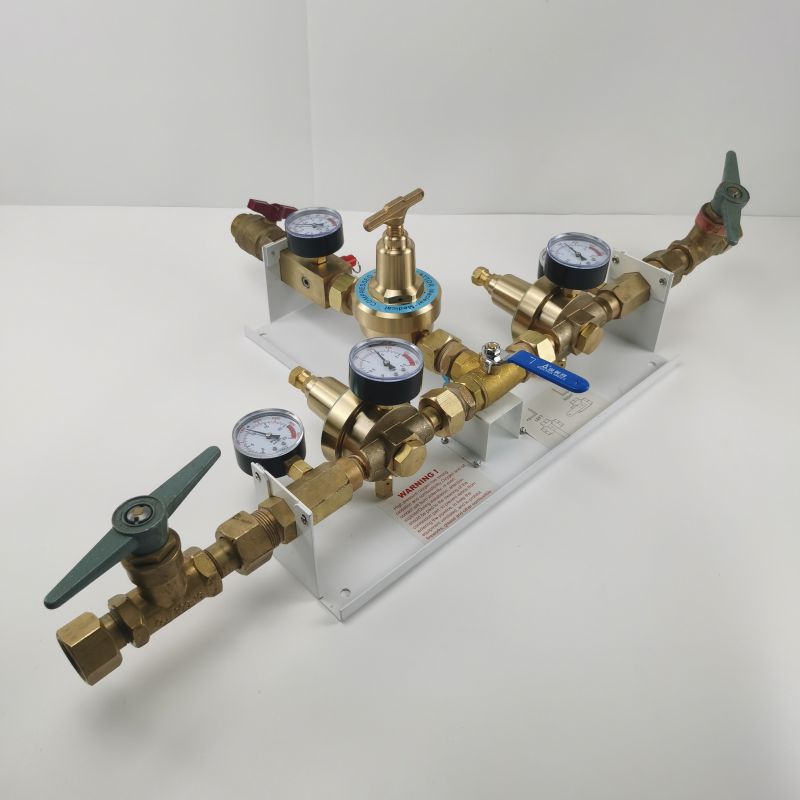

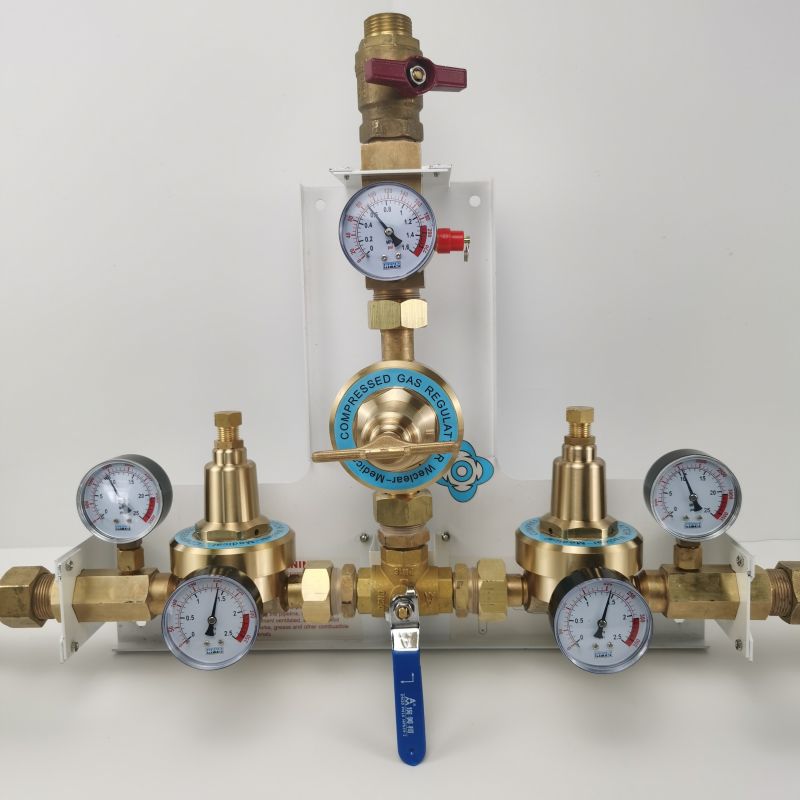

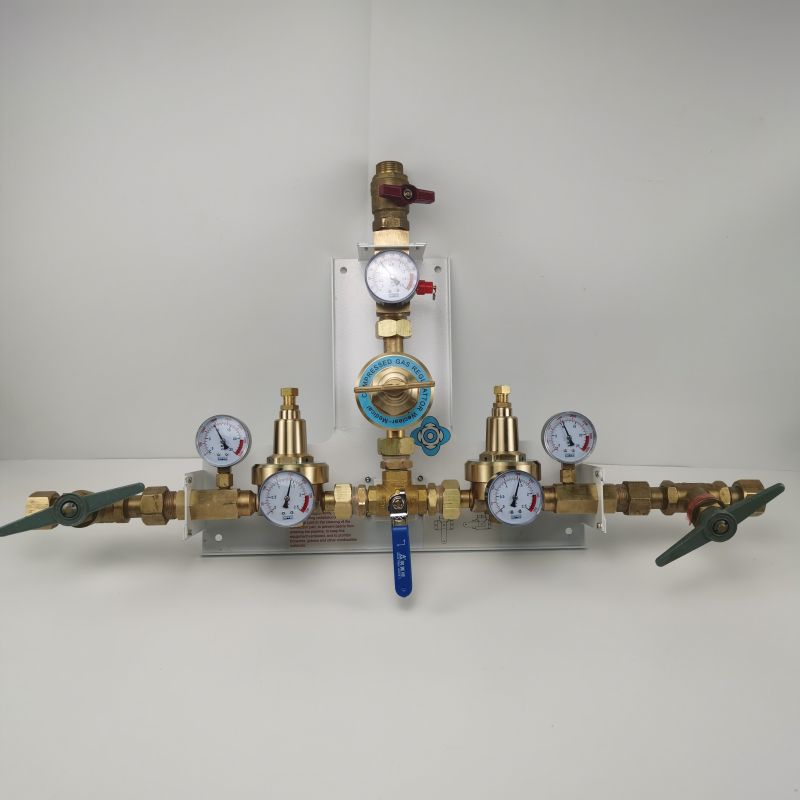

Вецлеармед® Мануал манифолд је једна врста нашег колектора. Може да обезбеди стабилан излазни притисак, а делови су направљени од медицинског месинга високе чистоће. Погодан је за гасне боце, течни кисеоник, генератор кисеоника и већину гасова, нпр. кисеоник, ваздух, азот оксид, аргон, угљен-диоксид азот, итд. У радном стању, једна страна довод гаса, друга за приправност. Снабдевање медицинским гасом за одељење зграде наизменично и стално.

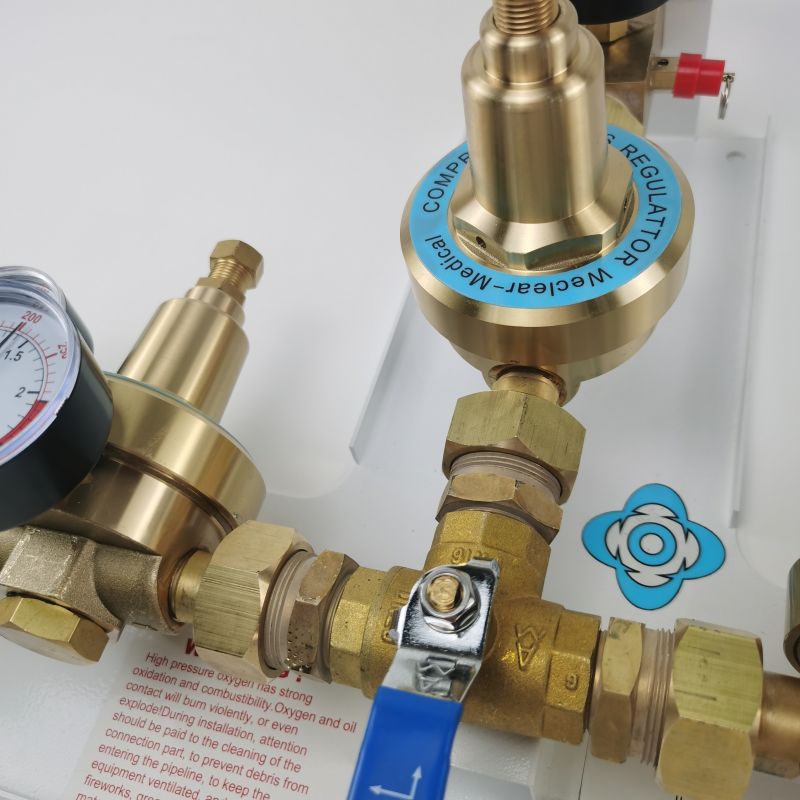

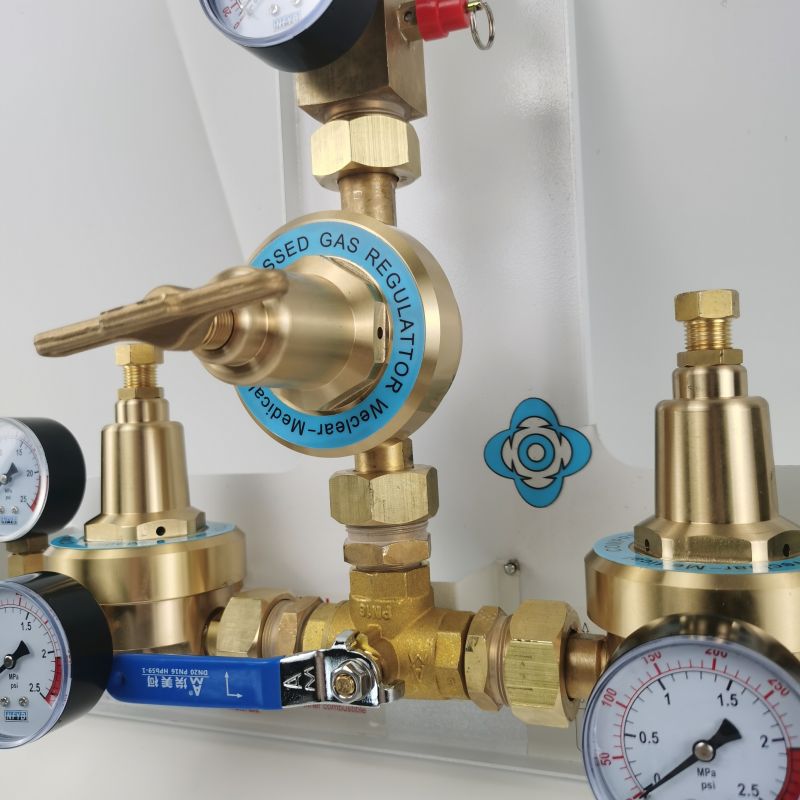

Вецлеармед® ручни разводник се обично састоји од регулатора притиска, мерача притиска, сигурносног вентила, цевовода, итд. Медицински гас са леве или десне стране се редукује на гас ниског притиска преко регулатора високог притиска. Механички манометар може да провери притисак након декомпресије. Гас ниског притиска се редукује на гас нижег притиска кроз регулатор ниског притиска како би се осигурало да се гас безбедно транспортује до болничке зграде. Има стабилан притисак и велики проток који може да обезбеди стабилан притисак до регулатора другог степена у одељењу зграда или директно снабдевање терминала.
Улазни притисакЛ/Р |
10~200 бара |
Излазни притисак |
4~12 бара (подесиво) |
Проток |
<100м³/х |
Навој за спој цеви |
М33×2.0 (подесиво) |
Преклопни притисак |
6 бара ~ 10 бара (подешавање конзерве) |
Пребацивање режима |
Ручно пребацивање |
Притисак отварања растерећеног вентила регулатора високог притиска |
20 бара |
Притисак отварања растерећеног вентила регулатора ниског притиска |
14 бара |
Спољна димензија |
56*36*21 цм |
Радна температура |
-5℃ ~ 40℃ |
Релативна влажност |
15% ~ 80% |
Атмосферски притисак |
80 кПа ~ 106 кПа |
